MACHINE GUIDANCE

측량부터 한 사람들이라
오차 나는 걸 못 참습니다.

CHCNAV EMG100 · TX73굴삭기 머신가이던스 (레벨기)

그 사람들이 굴삭기에 답니다. 버킷 끝이 설계면에서 몇 cm 남았는지 운전석 화면에 바로 뜹니다.

측량 기다릴 일 없고, 다시 팔 일 없습니다. 하루에 더 작업할 수 있습니다.

붙이는 건 세 가지뿐입니다

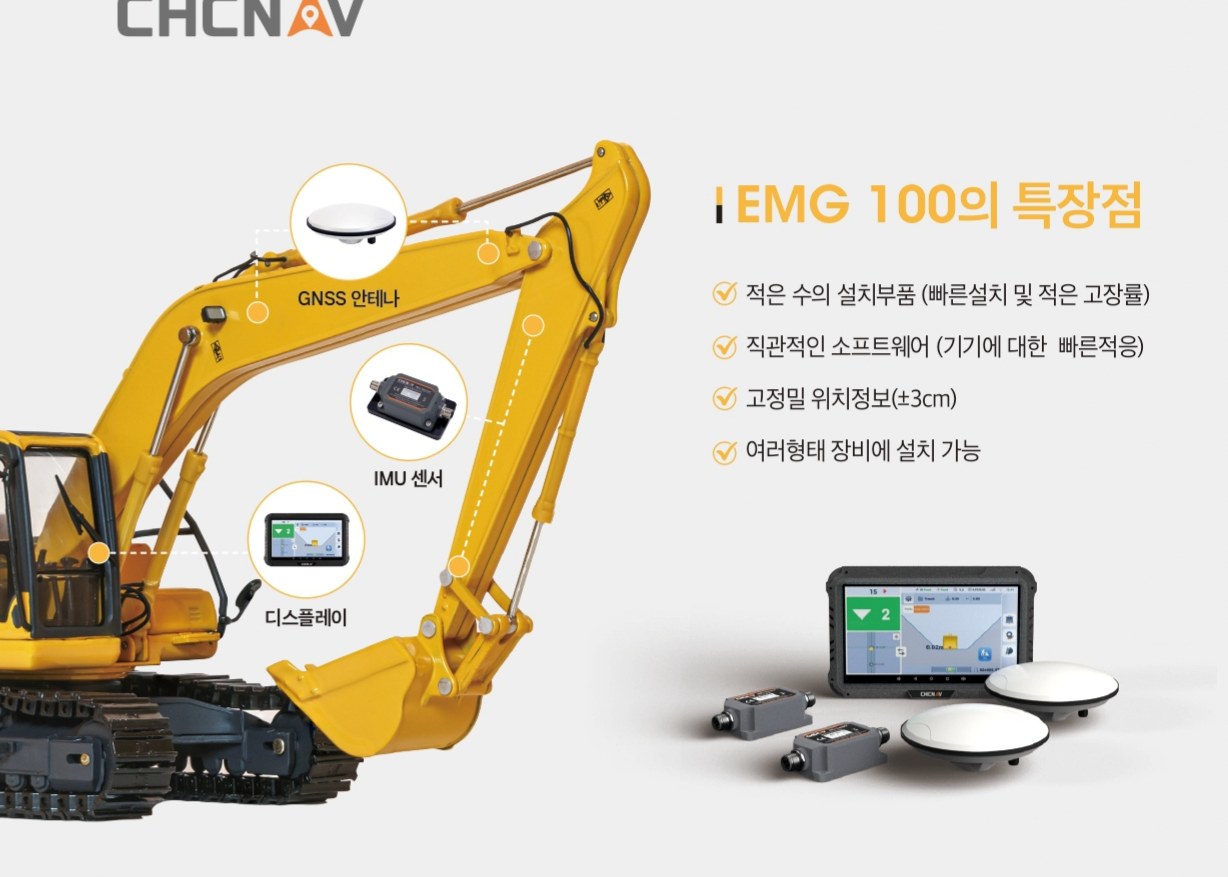

EMG100 구성품 — 디스플레이, GNSS 안테나 2개, IMU 센서 2개
붙는 건 이게 전부입니다. 안테나는 위에, 센서는 붐과 암에, 화면은 운전석 안에 들어갑니다.
  • GNSS 안테나장비가 지금 어디 서 있는지 위성으로 잡습니다.
  • IMU 센서붐·암·버킷이 각각 얼마나 기울었는지 잽니다.
  • 디스플레이둘을 합쳐 버킷 끝 좌표를 계산해 화면에 띄웁니다.

CHCNAV EMG100 3D 머신 가이던스 시스템입니다. 위성 수신과 RTK 보정이 정상일 때 위치정보 정밀도는 ±3 cm 수준이고, 일반형 외에 3단붐·스윙붐 같은 다른 형태의 장비에도 붙습니다.

운전석에서는 이렇게 보입니다

EMG100을 설치한 굴삭기 운전석 — 왼쪽에 안내 화면이 달려 있다
실제로 달아 놓은 운전석입니다. 왼쪽 화면이 EMG100이고, 여기에 버킷하고 설계면 관계가 뜹니다. 화면은 분할해서 볼 수 있고, 틀어진 위치는 여기서 바로 잡습니다.
  1. 버킷 끝이 설계면에서 몇 cm 떨어져 있는지
  2. 지금 파는 자리가 도면 어디쯤인지
  3. 장비와 버킷이 각각 얼마나 기울어 있는지
  4. 절토·성토 중 지금 레벨값이 얼마인지
  5. 작업 라인에서 얼마나 벗어났는지
  6. 위성이 몇 개 잡히고 오차가 얼마인지

오전에 달면 오후에 씁니다

3종안테나 · 센서 · 디스플레이
1시간현장 도착부터 설치까지
15분설치 후 셋팅
30분사용법 익히는 데
굴삭기 암에 센서 브라켓을 용접하는 모습EMG100 장착을 마친 굴삭기
브라켓 용접부터 장착까지 저희가 직접 합니다.
EMG100 설치 영상EMG100 다는 과정실제 장비에 안테나·센서·디스플레이를 붙이는 모습입니다.유튜브에서 보기 ↗(새 창에서 열림)

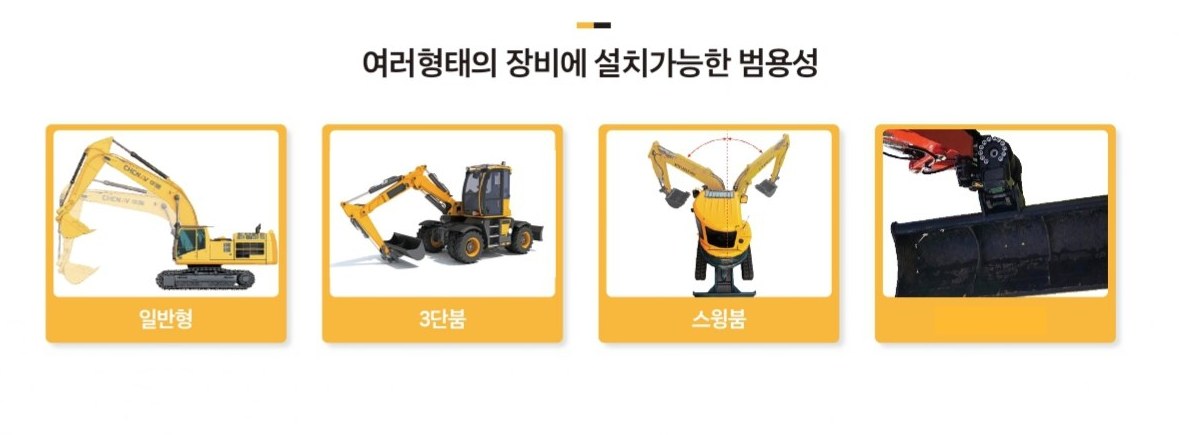

설치 가능한 장비 형태 — 일반형, 3단붐, 스윙붐, 도저 블레이드

일반형, 3단붐, 스윙붐, 도저 블레이드까지 붙습니다. 보유하신 장비 사진을 보내주시면 설치 가능 여부를 먼저 확인해 드립니다.

내 굴삭기 설치 가능 여부 확인기종과 사진만 보내주시면 됩니다.

이런 현장에서 씁니다

  • 법면 · 절토경사면을 설계 기울기 그대로
  • 성토 · 축조정해진 높이까지만, 더 얹지 않고
  • 관로공사관 묻을 깊이를 파는 내내 확인
  • 도로 · 조경 · 준설넓은 면을 고르게

땅을 파고 고르는 현장이면 거의 다 씁니다.

어느 걸 달아야 하나

도면 없이 현장에서 바로

EMG100

EMG100 구성 — 디스플레이, 안테나 2개, 센서 2개
  • 기준면과 경사를 운전석에서 직접 잡습니다
  • 관로 · 기초 · 법면처럼 공정이 하나인 현장
  • 설치 1시간 · 셋팅 15분 · ±3 cm

기사님 개인 장비, 소규모 현장에 맞습니다.

EMG100 제품 소개 ↗(새 창에서 열림)
도면 넣고 3D로

TX73

TX73 구성 — 디스플레이, 컨트롤 박스, 안테나 2개, 센서 4개
  • 3D · CAD 도면을 화면에 그대로 띄웁니다
  • 도로 · 단지 · 대형 현장, 설계 변경이 잦은 곳
  • 10.1인치 1920×1200 화면 · 원격 점검과 업데이트

건설사 현장, 여러 대 운용에 맞습니다.

TX73 제품 소개 ↗(새 창에서 열림)

현장 얘기만 들려주세요. 안 맞으면 안 맞는다고 말씀드립니다. 그 말 안 하면 나중에 저희가 더 곤란해집니다.

TX73 소개 영상TX73은 이렇게 씁니다도면을 넣고 3D로 파는 과정입니다. 어떤 현장에 맞는지 감이 옵니다.유튜브에서 보기 ↗(새 창에서 열림)

먼저 솔직하게

가이던스는 “안내”이지 자동 제어가 아닙니다. 버킷을 대신 움직여 주지 않습니다. 운전자가 화면을 보고 판단해 조작합니다.

도면대로 파려면 도면이 있어야 합니다. TX73는 설계 데이터를 넣어야 제 역할을 합니다. EMG100은 기준면과 경사를 운전석에서 직접 잡을 수 있지만, 도면대로 파는 일이면 도면부터 있어야 합니다.

위성을 쓰는 장비입니다. 터널 안, 고가 아래, 깊은 절토부처럼 하늘이 막힌 곳에서는 정밀도가 떨어지거나 잡히지 않습니다.

설치 후 캘리브레이션과 기준점 확인이 필요합니다. 이 과정을 건너뛰면 화면 숫자와 현장이 어긋납니다. 그래서 저희가 설치까지 나가서 맞춰 드립니다.

현장 시연 요청직접 보고 판단하시는 게 가장 빠릅니다.

성능검사를 직접 하는 회사입니다

측량 장비부터 시작한 회사입니다. CHCNAV 총판으로 수입하고, 수리하고, 성능검사까지 직접 합니다.

장비마다 오차가 어디서 얼마나 나는지 압니다. 그래서 설치할 때 그 장비 기준으로 맞춥니다. 화면 숫자가 현장과 어긋나면 이유를 찾아냅니다.

이렇게 진행합니다

  1. 장비 확인보유하신 굴삭기 기종과 사진을 보내주세요.
  2. 설치 가능 여부 확인붐 형태와 장착 위치를 보고 되는지, 부품이 더 필요한지 알려드립니다. EMG100과 TX73 중 어느 쪽이 맞는지도 이때 정합니다.
  3. 현장 시연직접 보고 결정하고 싶으시면 지역과 일정을 맞춰 나갑니다.
  4. 구성별 견적확인된 구성으로 견적을 정리해 드립니다.

굴삭기 기종과 현장 조건에 따라 필요한 구성이 달라져서 정해진 가격표를 걸어두지 않습니다. 장비를 먼저 보고 필요한 것만 넣어 견적을 냅니다.

EMG100 사양

  • 10.1인치750 cd/㎡ 고휘도 — 햇빛 아래에서도 보입니다
  • 위성 6종GPS · GLONASS · BeiDou · Galileo · QZSS · L-밴드
  • ±0.05°IMU 기울기 정확도 — 움직일 때 ±0.1°
  • IP69K센서 방진방수 — 안테나 IP68 · 화면 IP65
상세 사양 보기

디스플레이

화면
10.1인치 · 1024 × 600 · 750 cd/㎡
운영체제
안드로이드 6
성능
4코어 1.2 GHz · 16 GB ROM · 2 GB RAM
크기 · 무게
281 × 181 × 42 mm · 1.5 kg
방수·방진
IP65 · 작동 −30 ~ +70 ℃
지원 GNSS
GPS · GLONASS · BeiDou · Galileo · QZSS · L-밴드

안테나

크기 · 무게
Ø150 × 61 mm · 450 g
입력 전원
3.3 ~ 12 V DC
충격 · 진동
30 G / 11 ms · MIL-STD810H 7.7 G
방수·방진
IP68 · 작동 −40 ~ +85 ℃

IMU 센서

크기 · 무게
48.9 × 109 × 27.3 mm · 115 g
외부 전원
7 ~ 36 V DC
정확도
정적 ±0.05° · 동적 ±0.1°
충격 · 진동
50 G / 11 ms · 7.7 Grms 10~1000 Hz
방수·방진
IP69K · 작동 −40 ~ +75 ℃

사양은 예고 없이 변경될 수 있습니다.

사용설명서

EMG100 사용자 설명서메인화면부터 경사·평면 작업까지 · 웹에서 바로 열립니다(새 창에서 열림)

납품 뒤에 하는 일

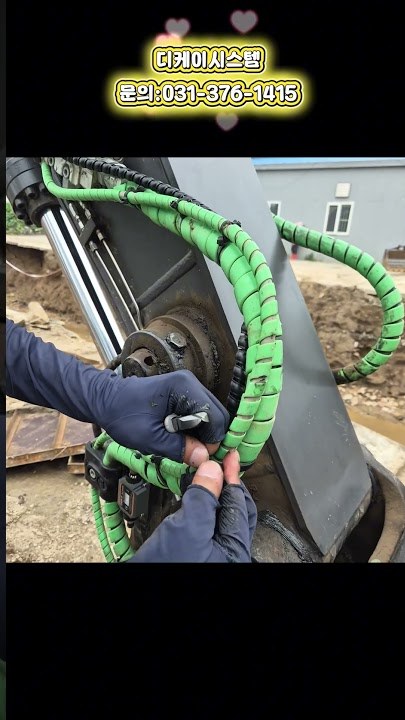

EMG100 현장 A/SEMG100 현장 A/S달아 드리고 끝내지 않습니다. 현장에서 문제가 생기면 나가서 봅니다. 실제로 나갔던 날의 기록입니다.유튜브에서 보기 ↗(새 창에서 열림)

설치 가능 여부 확인 · 시연 신청

장비 기종과 사진만 주시면 됩니다. 설치 가능 여부와 필요한 부품, 예상 비용까지 정리해 드립니다. 직접 보고 결정하고 싶으시면 말씀해 주세요. 지역과 일정을 맞춰 시연 나갑니다. 달고 나면 그날 같이 한 번 파봅니다. 화면 숫자하고 실제가 맞는지는 그때 보는 게 제일 빠릅니다.
